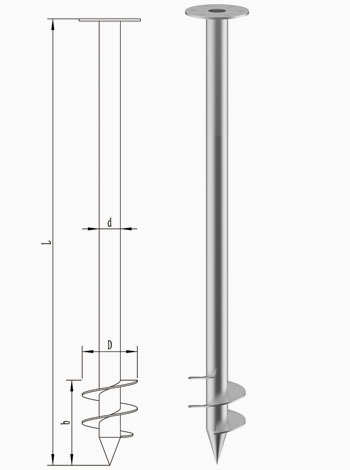

| 型号 | 总长L (mm) |
管直径d (mm) |
旋片高度b (mm) |
旋片直径D (mm) |
法兰直径e (mm) |
孔中心距f (mm) |
孔径c (mm) |
|---|---|---|---|---|---|---|---|
| LDR-VD2FA76x1000 | 1000 | 76 | 330 | 198 | 220 | 167 | 14 |
| LDR-VD2FA76x1300 | 1300 | 76 | 330 | 198 | 220 | 167 | 14 |
| LDR-VD2FA76x1600 | 1600 | 76 | 330 | 198 | 220 | 167 | 14 |
